Пишем логи из Managed K8s в Yandex Cloud Logging при помощи Fluentbit

14 июня 2022 г. · 8 мин. чтения

Если вы хотите отгружать логи из Managed Kubernetes в Yandex Cloud, для этого есть как минимум два пути:

Можно установить helm из магазина приложений.
Можно разобраться и гибко настроить все самому.

Тут конечно же мы рассмотрим второй способ.

Генератор логов

Для начала нам понадобится генератор логов: простое приложение, чтобы на его примере мы могли рассмотреть как указывается парсер логов.

К счастью у меня в одной из предыдущих статей про fluentbit уже написано такое приложение (шаг 1) и оно нам подойдет. Нужно собрать контейнер и запушить, например, в Yandex Cloud Container Registry.

Деплой в k8s

Надеюсь с развертыванием кластера k8s вы справитесь сами. Если что вот инструкция.

Теперь нам надо создать файл с описанием Deployment’а нашего приложения.

loggen-deployment.yaml showLineNumbers
apiVersion: apps/v1
kind: Deployment
metadata:
  name: loggen-deployment
  labels:
    app: loggen
spec:
  replicas: 3
  selector:
    matchLabels:
      app: loggen
  template:
    metadata:
      labels:
        app: loggen
      annotations:
        fluentbit.io/parser: app_log_parser
        yc.logging.tag: loggen
    spec:
      containers:
      - name: loggen
        image: cr.yandex/crpk105d8omff2r209qi/loggen:2022.06.13-234725c
        resources:
          requests:
            memory: "64Mi"
            cpu: "250m"
          limits:
            memory: "128Mi"
            cpu: "500m"

Обратите внимание на строку 22 — туда вы должны вставить урл откуда можно скачать докер образ, который вы собрали и запушили в репозиторий на шаге 1. А также на строки 17–18, где указаны аннотации, к которым мы вернемся чуть позднее.

Установка Fluentbit

Тут все просто. Для начала мы будем следовать официальной инструкции.

Тут приведен пример для Kubernetes 1.21 и ниже, так как на текущий момент только такие версии доступны в Yandex Cloud.

kubectl create namespace logging
kubectl create -f https://raw.githubusercontent.com/fluent/fluent-bit-kubernetes-logging/master/fluent-bit-service-account.yaml
kubectl create -f https://raw.githubusercontent.com/fluent/fluent-bit-kubernetes-logging/master/fluent-bit-role.yaml
kubectl create -f https://raw.githubusercontent.com/fluent/fluent-bit-kubernetes-logging/master/fluent-bit-role-binding.yaml

Если, когда вы читаете доступна старшая версия, то в официальной инструкции уже есть пример конфигов и для неё.

Дальше нужно создать ConfigMap yaml-файл.

apiVersion: v1
kind: ConfigMap
metadata:
  name: fluent-bit-config
  namespace: logging
  labels:
    k8s-app: fluent-bit
data:
  # Configuration files: server, input, filters and output
  # ======================================================
  fluent-bit.conf: |
    [SERVICE]
        Flush         1
        Log_Level     info
        Daemon        off
        Parsers_File  parsers.conf
        HTTP_Server   On
        HTTP_Listen   0.0.0.0
        HTTP_Port     2020
    @INCLUDE input-kubernetes.conf
    @INCLUDE filter-kubernetes.conf
    @INCLUDE output-yc.conf
  input-kubernetes.conf: |
    [INPUT]
        Name              tail
        Tag               kube.*
        Path              /var/log/containers/*.log
        Parser            docker
        DB                /var/log/flb_kube.db
        Mem_Buf_Limit     5MB
        Skip_Long_Lines   On
        Refresh_Interval  10
  filter-kubernetes.conf: |
    [FILTER]
        Name                kubernetes
        Match               kube.*
        Kube_URL            https://kubernetes.default.svc:443
        Kube_CA_File        /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
        Kube_Token_File     /var/run/secrets/kubernetes.io/serviceaccount/token
        Kube_Tag_Prefix     kube.var.log.containers.
        Merge_Log           On
        Keep_Log            Off
        K8S-Logging.Parser  On
        K8S-Logging.Exclude Off
    [FILTER]
        Name          rewrite_tag
        Match         kube.*
        Rule          $kubernetes['annotations']['yc.logging.tag'] ^(.+)$  yc.logging.$kubernetes['annotations']['yc.logging.tag'] false
        Emitter_Name  re_emitted
    [FILTER]
        Name  stdout
        Match yc.logging.*
  output-yc.conf: |
    [OUTPUT]
        Name            yc-logging
        Match           yc.logging.*
        group_id        e23e1gpq9futicl6sna4
        resource_type   {kubernetes/labels/app}
        resource_id     {kubernetes/pod_name}
        message_key     text
        level_key       severity
        default_level   WARN
        authorization   instance-service-account
  parsers.conf: |
    [PARSER]
        Name   apache
        Format regex
        Regex  ^(?<host>[^ ]*) [^ ]* (?<user>[^ ]*) \[(?<time>[^\]]*)\] "(?<method>\S+)(?: +(?<path>[^\"]*?)(?: +\S*)?)?" (?<code>[^ ]*) (?<size>[^ ]*)(?: "(?<referer>[^\"]*)" "(?<agent>[^\"]*)")?$
        Time_Key time
        Time_Format %d/%b/%Y:%H:%M:%S %z
    [PARSER]
        Name   apache2
        Format regex
        Regex  ^(?<host>[^ ]*) [^ ]* (?<user>[^ ]*) \[(?<time>[^\]]*)\] "(?<method>\S+)(?: +(?<path>[^ ]*) +\S*)?" (?<code>[^ ]*) (?<size>[^ ]*)(?: "(?<referer>[^\"]*)" "(?<agent>[^\"]*)")?$
        Time_Key time
        Time_Format %d/%b/%Y:%H:%M:%S %z
    [PARSER]
        Name   apache_error
        Format regex
        Regex  ^\[[^ ]* (?<time>[^\]]*)\] \[(?<level>[^\]]*)\](?: \[pid (?<pid>[^\]]*)\])?( \[client (?<client>[^\]]*)\])? (?<message>.*)$
    [PARSER]
        Name   nginx
        Format regex
        Regex ^(?<remote>[^ ]*) (?<host>[^ ]*) (?<user>[^ ]*) \[(?<time>[^\]]*)\] "(?<method>\S+)(?: +(?<path>[^\"]*?)(?: +\S*)?)?" (?<code>[^ ]*) (?<size>[^ ]*)(?: "(?<referer>[^\"]*)" "(?<agent>[^\"]*)")?$
        Time_Key time
        Time_Format %d/%b/%Y:%H:%M:%S %z
    [PARSER]
        Name   json
        Format json
        Time_Key time
        Time_Format %d/%b/%Y:%H:%M:%S %z
    [PARSER]
        Name        docker
        Format      json
        Time_Key    time
        Time_Format %Y-%m-%dT%H:%M:%S.%L
        Time_Keep   On
    [PARSER]
        # http://rubular.com/r/tjUt3Awgg4
        Name cri
        Format regex
        Regex ^(?<time>[^ ]+) (?<stream>stdout|stderr) (?<logtag>[^ ]*) (?<message>.*)$
        Time_Key    time
        Time_Format %Y-%m-%dT%H:%M:%S.%L%z
    [PARSER]
        Name        syslog
        Format      regex
        Regex       ^\<(?<pri>[0-9]+)\>(?<time>[^ ]* {1,2}[^ ]* [^ ]*) (?<host>[^ ]*) (?<ident>[a-zA-Z0-9_\/\.\-]*)(?:\[(?<pid>[0-9]+)\])?(?:[^\:]*\:)? *(?<message>.*)$
        Time_Key    time
        Time_Format %b %d %H:%M:%S
    [PARSER]
        Name   app_log_parser
        Format regex
        Regex  ^\[req_id=(?<req_id>[0-9a-fA-F\-]+)\] \[(?<severity>.*)\] (?<code>\d+) (?<text>.*)$
        Types  code:integer

А теперь давайте разберем подробнее секции конфига.

[INPUT]
    Name              tail
    Tag               kube.*
    Path              /var/log/containers/*.log
    Parser            docker
    DB                /var/log/flb_kube.db
    Mem_Buf_Limit     5MB
    Skip_Long_Lines   On
    Refresh_Interval  10

В секции INPUT описывается, что Fluentbit будет при помощи инпута tail вычитывать файлы из директории /var/log/containers/, куда k8s складывает логи контейнеров бегущих на текущей ноде. Логи складываются в json-формате Docker’а, поэтому к ним будет применяться парсер docker, который описан ниже в секции парсеров.

[PARSER]
    Name        docker
    Format      json
    Time_Key    time
    Time_Format %Y-%m-%dT%H:%M:%S.%L
    Time_Keep   On

Далее идет несколько настроек для оптимизации кеширования и потребления памяти при инджесте логов. Плагин Tail input не будет добавлять более 5 МБ в движок, пока они не будут сброшены в YC Logging. Это ограничение реализации back pressure.

[FILTER]
    Name                kubernetes
    Match               kube.*
    Kube_URL            [https://kubernetes.default.svc:443](https://kubernetes.default.svc/)
    Kube_CA_File        /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
    Kube_Token_File     /var/run/secrets/kubernetes.io/serviceaccount/token
    Kube_Tag_Prefix     kube.var.log.containers.
    Merge_Log           On
    Keep_Log            Off
    K8S-Logging.Parser  On
    K8S-Logging.Exclude Off

Фильтр Kubernetes обогатит записи метаданными Kubernetes, в частности метками и аннотациями. Фильтр ходит в API k8s только в том случае, если он не может найти информацию в кэше.

Тут стоит упомянуть первую из аннотаций из шага 2 — fluentbit.io/parser — именно на основе нее при включенной опции K8S-Logging.Parser будет выбираться парсер, который будет парсит лог нашего приложения. В этом примере app_log_parser.

Теперь подробнее рассмотрим второй фильтр — rewrite_tag.

[FILTER]
    Name          rewrite_tag
    Match         kube.*
    Rule          $kubernetes['annotations']['yc.logging.tag'] ^(.+)$  yc.logging.$kubernetes['annotations']['yc.logging.tag'] false
    Emitter_Name  re_emitted

В нем мы будем использовать значение второй аннотации из шага 2 — yc.logging.tag. Этот фильтр находит логи в поле по пути kubernetes/annotations/yc.logging.tag есть данные и на основе них формирует новый тег вида yc.logging.*, который мы в свою очередь будем использовать, для того чтобы направлять записи в YC Loggging.

[FILTER]
    Name  stdout
    Match yc.logging.*

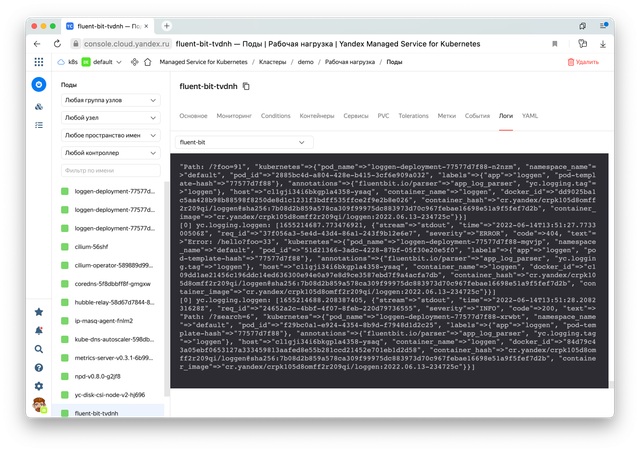

Последний фильтр stdout удобен для отладки. Он выводит в логи самого контейнера с Fluentbit записи с тегом совпадающим с фильтром yc.logging.*. В продакшене его стоит убрать.

Вывод фильтра stdout

Теперь разберем конфиг плагина YC Logging.

[OUTPUT]
    Name            yc-logging
    Match           yc.logging.*
    group_id        e23*****
    resource_type   {kubernetes/labels/app}
    resource_id     {kubernetes/pod_name}
    message_key     text
    level_key       severity
    default_level   WARN
    authorization   instance-service-account

Как видно отправлять мы собираемся лишь записи с тегом yc.logging.*. Таким образом если вы хотите настроить отправку логов в разные лог-группы, то вам стоит настроить фильтры так, чтобы им присваивались разные теги.

В полях resource_type и resource_id используется подстановка значений из записи лога. Именно поэтому удобно использовать фильтр stdout, чтобы наглядно видеть какие значения можно использовать.

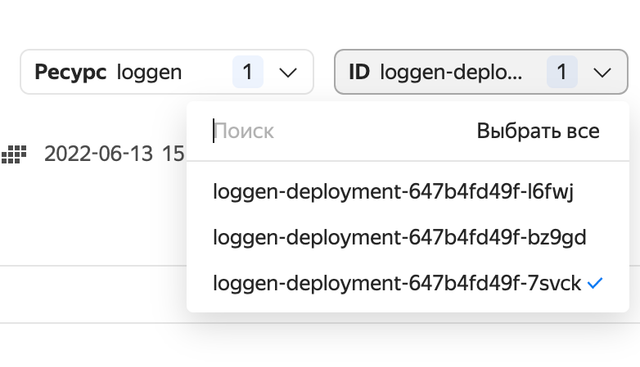

Вот так будут выглядеть фильтры при отображении логов в UI.

Также тут можно использовать значения из сервиса метаданных виртуальной машины, на которой бежит под. Для этого используются двойные фигурные скобки. Подробнее про конфиг и синтаксис в репозитории с кодом плагина.

DaemonSet

Ну и напоследок файл конфигурации для деплоя DaemonSet Fluentbit’а. В файле указан самый свежий на текущий момент контейнер с предустановленным плагином для Yandex Cloud Logging.

fluent-bit-ds.yaml
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: fluent-bit
  namespace: logging
  labels:
    k8s-app: fluent-bit-logging
    version: v1
    kubernetes.io/cluster-service: "true"
spec:
  selector:
    matchLabels:
      k8s-app: fluent-bit-logging
  template:
    metadata:
      labels:
        k8s-app: fluent-bit-logging
        version: v1
        kubernetes.io/cluster-service: "true"
      annotations:
        prometheus.io/scrape: "true"
        prometheus.io/port: "2020"
        prometheus.io/path: /api/v1/metrics/prometheus
    spec:
      containers:
      - name: fluent-bit
        image: cr.yandex/yc/fluent-bit-plugin-yandex:v2.0.2-fluent-bit-1.9.3
        imagePullPolicy: Always
        ports:
          - containerPort: 2020
        volumeMounts:
        - name: varlog
          mountPath: /var/log
        - name: varlibdockercontainers
          mountPath: /var/lib/docker/containers
          readOnly: true
        - name: fluent-bit-config
          mountPath: /fluent-bit/etc/
      terminationGracePeriodSeconds: 10
      volumes:
      - name: varlog
        hostPath:
          path: /var/log
      - name: varlibdockercontainers
        hostPath:
          path: /var/lib/docker/containers
      - name: fluent-bit-config
        configMap:
          name: fluent-bit-config
      serviceAccountName: fluent-bit
      tolerations:
      - key: node-role.kubernetes.io/master
        operator: Exists
        effect: NoSchedule
      - operator: "Exists"
        effect: "NoExecute"
      - operator: "Exists"
        effect: "NoSchedule"

Развертывание

kubectl apply -f fluent-bit-config.yaml
kubectl apply -f fluent-bit-ds.yaml
kubectl apply -f loggen-deployment.yaml

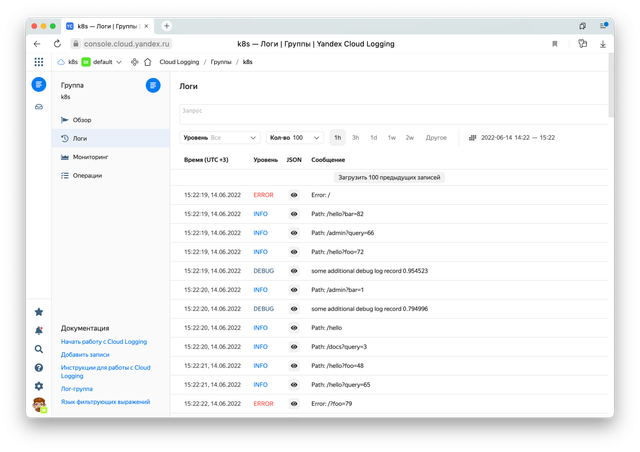

Отлично. Теперь, если все правильно, вы увидите логи в выбранной вами лог-группе.
